Инфографики

Историята на TFA

Когато синтетичните хладилни агенти изтекат, ултравиолетовото лъчение ги разгражда до трифлуорооцетна киселина (TFA) – PFAS, която не се разгражда.

Тези инфографики проследяват пътя на TFA – от мястото, откъдето произхожда, до мястото, където отива, и показват, че изходът вече съществува. Всяка илюстрация може да бъде изтеглена и споделена безплатно.

01

Откъде идва TFA

Флуорираните продукти отделят TFA през целия си жизнен цикъл: от производството на флуорирани полимери, през производството и употребата на продуктите, до управлението на отпадъците.

На всеки етап той се разпространява във въздуха, почвата и водата и достига до работниците, потребителите и околната среда като цяло.

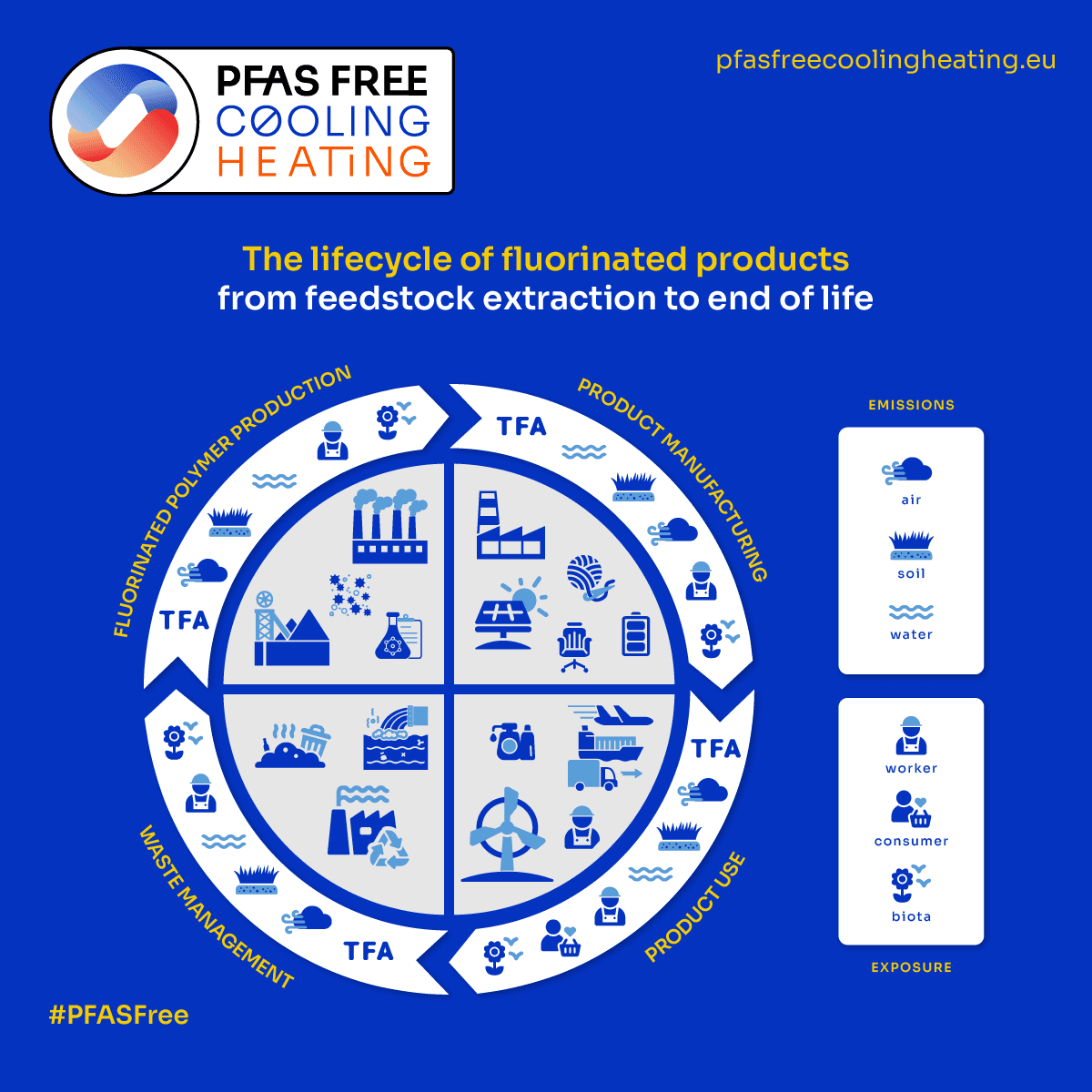

Кръгова диаграма, озаглавена „Животният цикъл на флуорираните продукти – от извличането на суровините до края на жизнения цикъл“. По кръга са разположени четири етапа: производство на флуорирани полимери, производство на продукти, употреба на продукти и управление на отпадъците. Всеки етап е обозначен с TFA и икони за емисии във въздуха, почвата и водата, както и за експозицията на работниците, потребителите и биотата (растения и животни).
Животният цикъл на флуорираните продуктиTFA се отделя на всеки етап от жизнения цикъл на флуорирания продукт, а не само в края му.Източник: предстои потвърждение
Изтегли PNG: Животният цикъл на флуорираните продукти

02

TFA е PFAS

Пер- и полифлуороалкилните вещества (PFAS) са известни като „вечни химикали“: те не се разграждат по естествен път в околната среда и се свързват с множество здравни проблеми.

TFA е устойчиво PFAS съединение. То е кратковерижен аналог на PFOA: съдържа два въглеродни атома вместо осем, но има същата флуорирана структура.

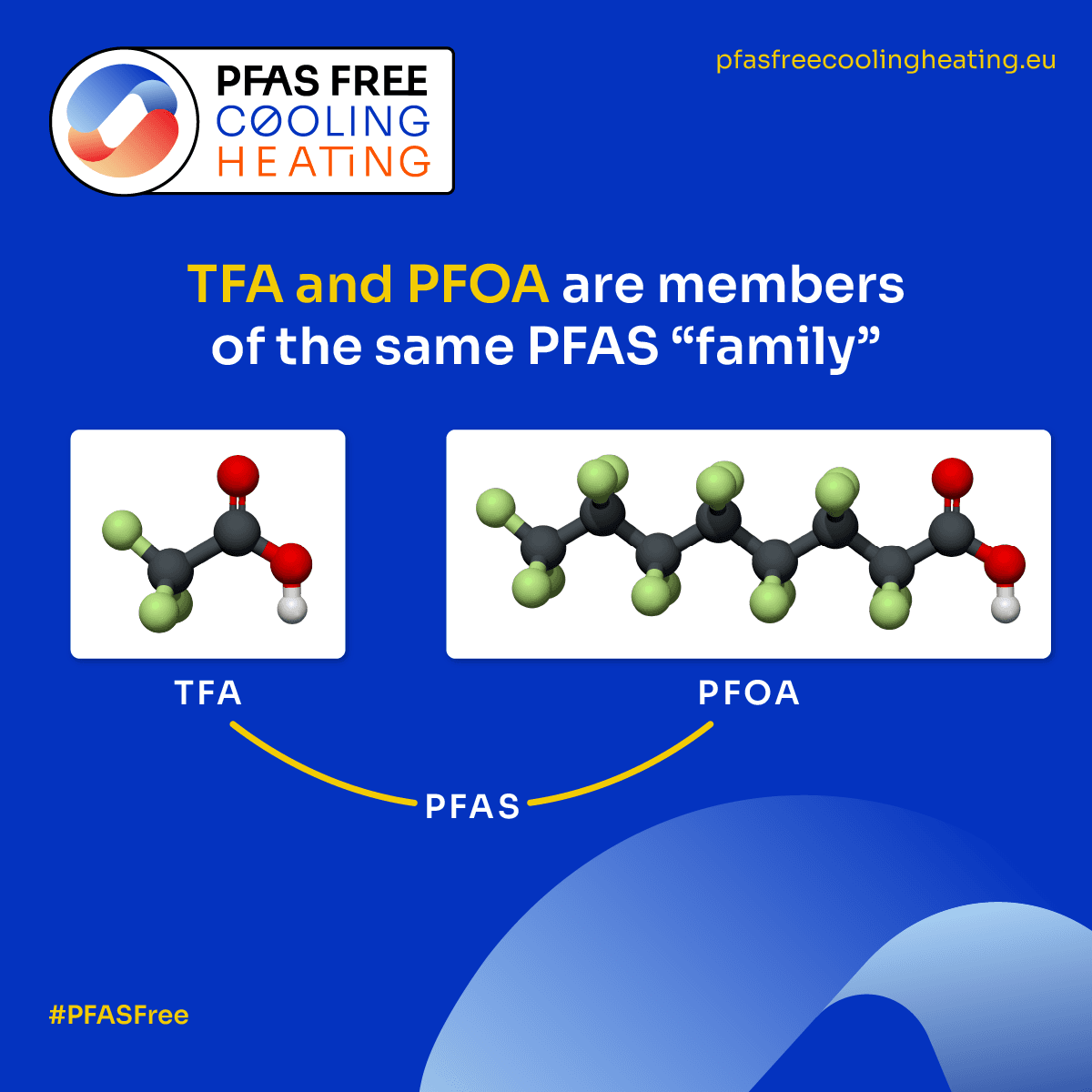

Модели от типа „топка и пръчка“ на две молекули, разположени една до друга: TFA – малка молекула с два въглеродни атома, и PFOA – верига от осем въглеродни атома. И двете съдържат флуорни атоми по дължината на въглеродната верига и киселинна група в единия край. Двете са свързани с дъга, обозначена като PFAS. Заглавие: TFA и PFOA са членове на едно и също „семейство“ PFAS.
TFA и PFOA принадлежат към едно и също „семейство“ PFASКратка верига, едно и също семейство: TFA и PFOA са и двете PFAS.Източник: предстои потвърждение
Изтегли PNG: TFA и PFOA принадлежат към едно и също „семейство“ PFAS

03

Намира се в подпочвените ни води

TFA е устойчив на разграждане и се натрупва във водните обекти, като представлява заплаха за водните екосистеми и водоснабдяването на хората.

Подземните води в Швейцария показват колко далеч вече се е разпространило това явление.

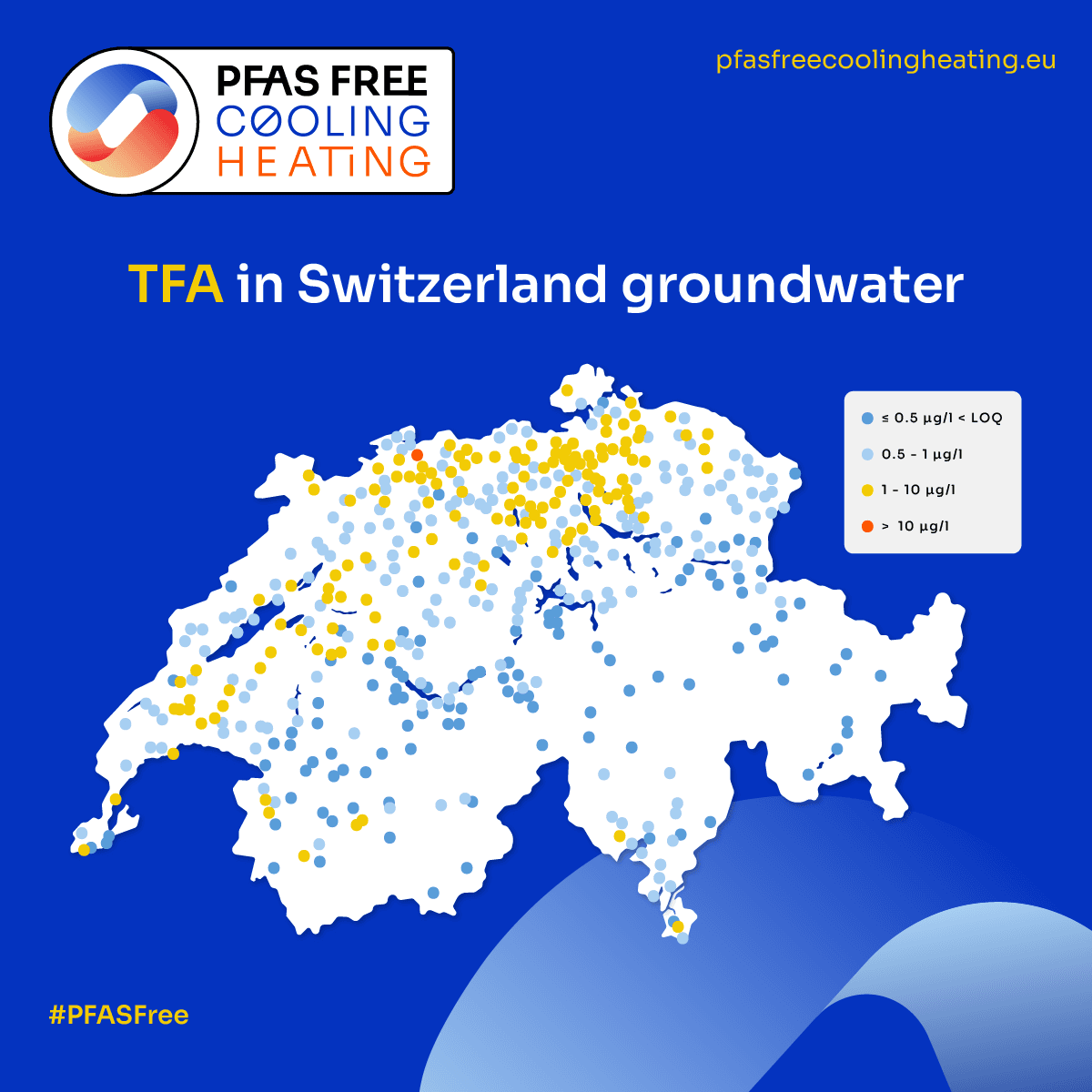

Карта на Швейцария с няколкостотин точки за вземане на проби от подземни води, оцветени според концентрацията на TFA: до 0,5 µg/l (под границата на количествено определяне), от 0,5 до 1 µg/l, от 1 до 10 µg/l и над 10 µg/l. Точките с концентрация между 1 и 10 µg/l са съсредоточени в северната и западната част на страната; един пункт в северната част е с концентрация над 10 µg/l. В Алпите на юг преобладават по-ниските стойности.
TFA в Швейцария – Подземни водиВ много места в северната и западната част на Швейцария се отчитат стойности на TFA от 1 до 10 µg/l; в едно от тях стойността надвишава 10 µg/l.Източник: предстои потвърждение
Изтегли PNG: TFA в Швейцария – Подземни води

04

Намира се в листата и във виното

TFA не се задържа във водата. Пробите от листата показват, че концентрациите нарастват година след година, успоредно с моделираните нива на TFA от емисиите на HFO-1234yf.

Виното разказва същата история: по-старите реколти съдържат малко или никакви TFA, а по-новите – значително повече, включително и биологичното вино.

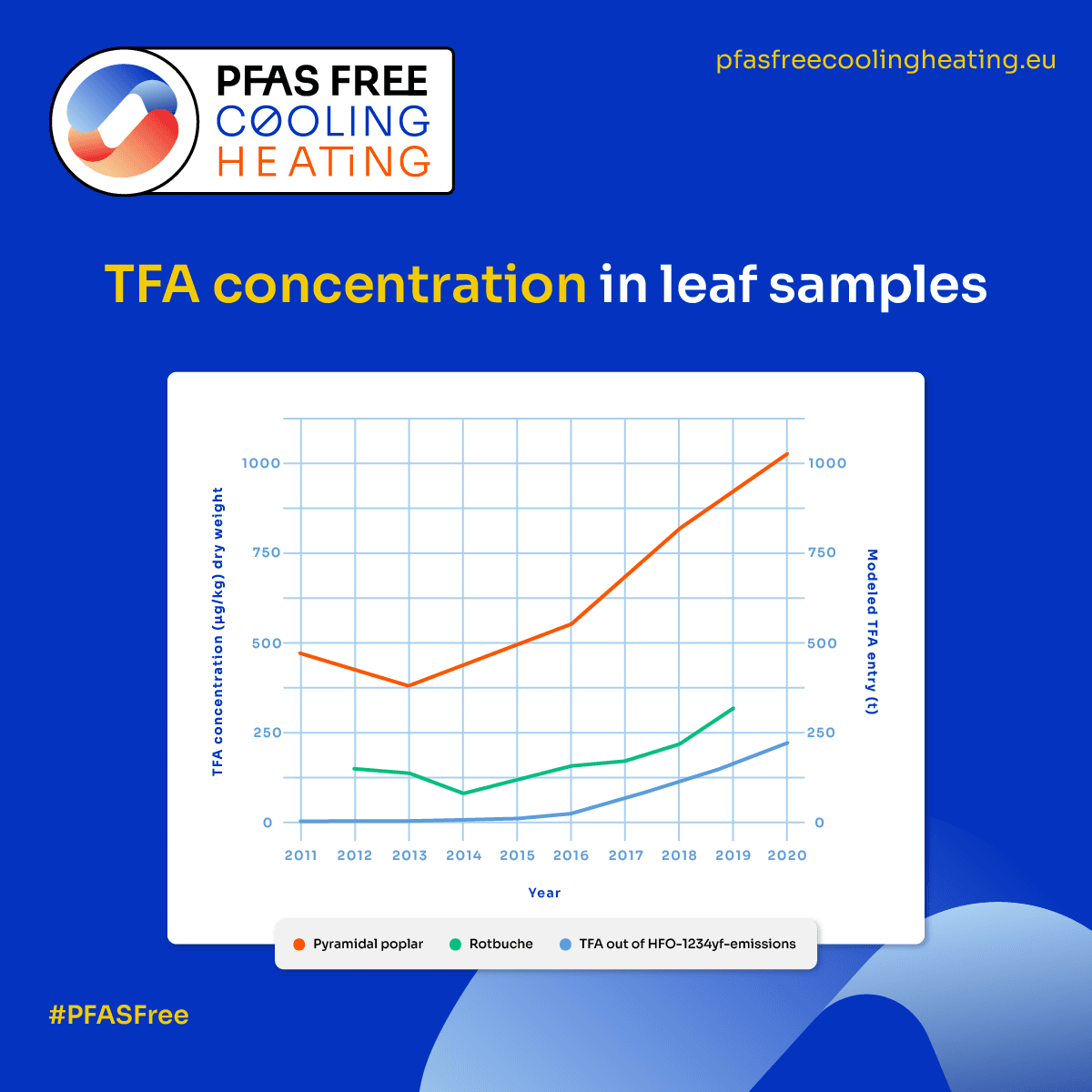

Линейна диаграма за периода 2011–2020 г., показваща концентрацията на TFA в проби от листа в микрограми на килограм сухо тегло. При пирамидалната топола концентрацията спада от около 470 през 2011 г. до около 380 през 2013 г., след което се повишава до около 1030 през 2020 г. Концентрацията при обикновения бук се повишава от около 150 през 2012 г. до около 320 през 2019 г. Трета линия по втората ос, моделираща постъпването на TFA от емисиите на HFO-1234yf в тонове, се повишава от близо нула до около 220 през 2020 г.
Концентрация на TFA в проби от листаСъдържанието на TFA в листата на тополата надхвърли 1 000 µg/kg сухо тегло към 2020 г., като се наблюдаваше нарастване съгласно моделираните стойности за TFA от HFO-1234yf.Източник: предстои потвърждение
Изтегли PNG: Концентрация на TFA в проби от листа
Разпръснат график на концентрацията на TFA във виното по реколта, от 1970 до 2030 г., за биологични бели, биологични червени, конвенционални бели и конвенционални червени вина. Реколтите преди 2000 г. са близо до нула и остават под около 40 до 2015 г. Пробите от около 2020 г. нататък варират от около 20 до около 320, като биологичните вина са в диапазона между около 40 и 230.
Специализация „Органично и конвенционално вино“ в рамките на програмата TFAВината от 70-те до 90-те години на миналия век съдържат малко или никакви TFA; по-новите реколти, както биологични, така и конвенционални, съдържат значително повече.Източник: предстои потвърждение
Изтегли PNG: Специализация „Органично и конвенционално вино“ в рамките на програмата TFA

05

Какво означават PFAS за здравето

Тази цифра обхваща PFAS като цяло, а не само TFA.

PFAS се свързват с множество здравни проблеми. На фигурата са представени отчетените ефекти от експозицията на PFAS върху организма, като са разграничени връзките, установени с висока степен на сигурност, от тези с по-ниска степен на сигурност.

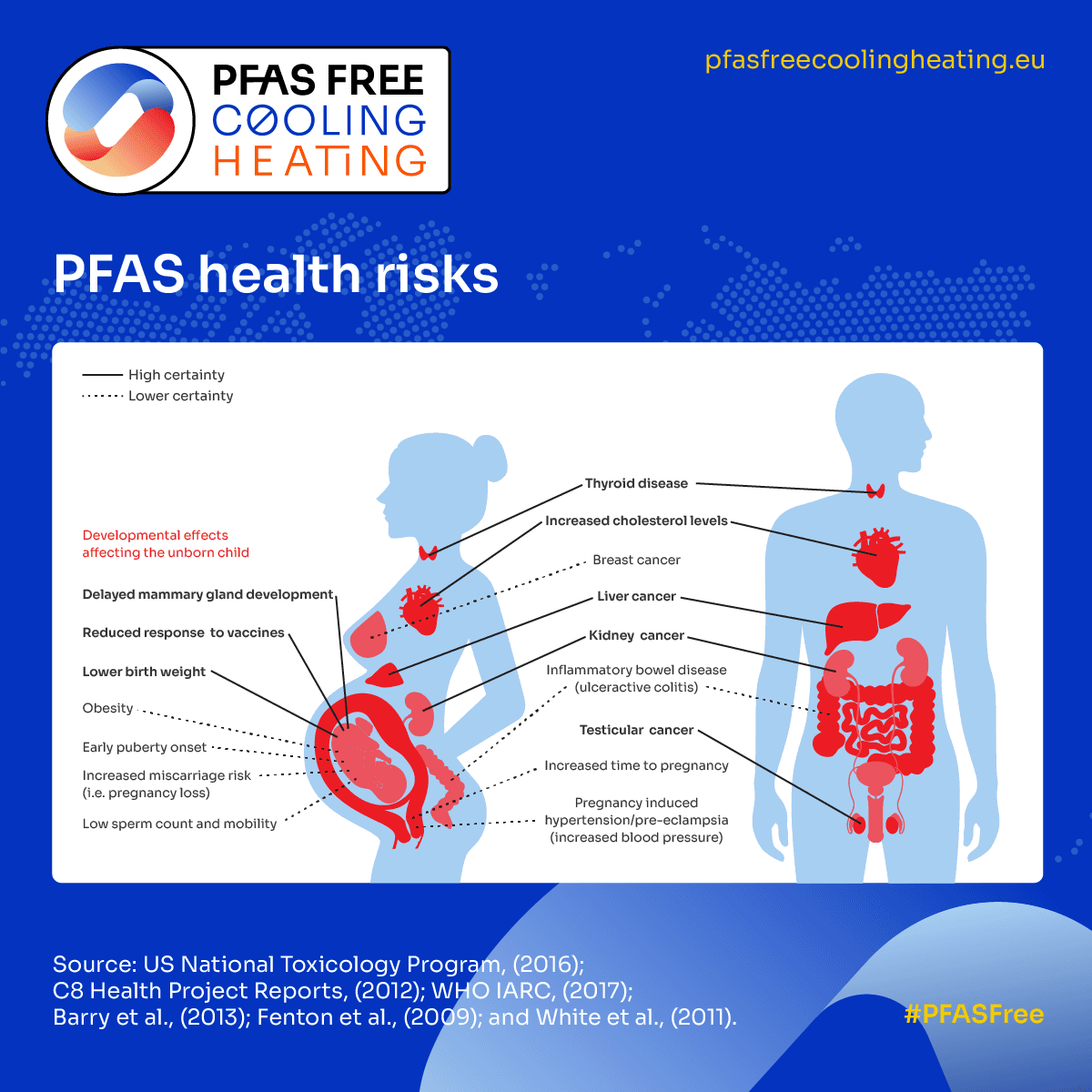

Очертания на бременна жена и мъж с подчертани засегнати органи. Ефекти, свързани с PFAS с висока степен на сигурност: заболявания на щитовидната жлеза, повишени нива на холестерол, рак на черния дроб, рак на бъбреците, рак на тестисите, както и, като ефекти върху развитието на нероденото дете, забавено развитие на млечните жлези, намалена реакция към ваксини и по-ниско тегло при раждане. Ефекти с по-ниска степен на сигурност: рак на гърдата, възпалителни заболявания на червата (улцерозен колит), удължено време до забременяване, бременностно-индуцирана хипертония или прееклампсия, затлъстяване, ранно начало на пубертета, повишен риск от спонтанен аборт, както и нисък брой и подвижност на сперматозоидите.
Здравословни рискове, свързани с PFASСред връзките с висока степен на сигурност са заболяванията на щитовидната жлеза, повишените нива на холестерол, ракът на черния дроб, бъбреците и тестисите, както и по-ниското тегло при раждане.Източник: US National Toxicology Program (2016); C8 Health Project Reports (2012); WHO IARC (2017); Barry et al. (2013); Fenton et al. (2009); White et al. (2011).
Изтегли PNG: Здравословни рискове, свързани с PFAS

06

Източникът и законът

Съгласно предложението на ЕС за ограничаване на PFAS, синтетичните хладилни агенти са най-големият и най-бързо нарастващ източник на PFAS в Европа.

В таблицата с тонажите и емисиите за 2020 г. използването на флуорирани газове е единственият сектор на употреба, който попада в най-високия диапазон по отношение на приноса към общите емисии.

Следвайте законодателната пътна карта

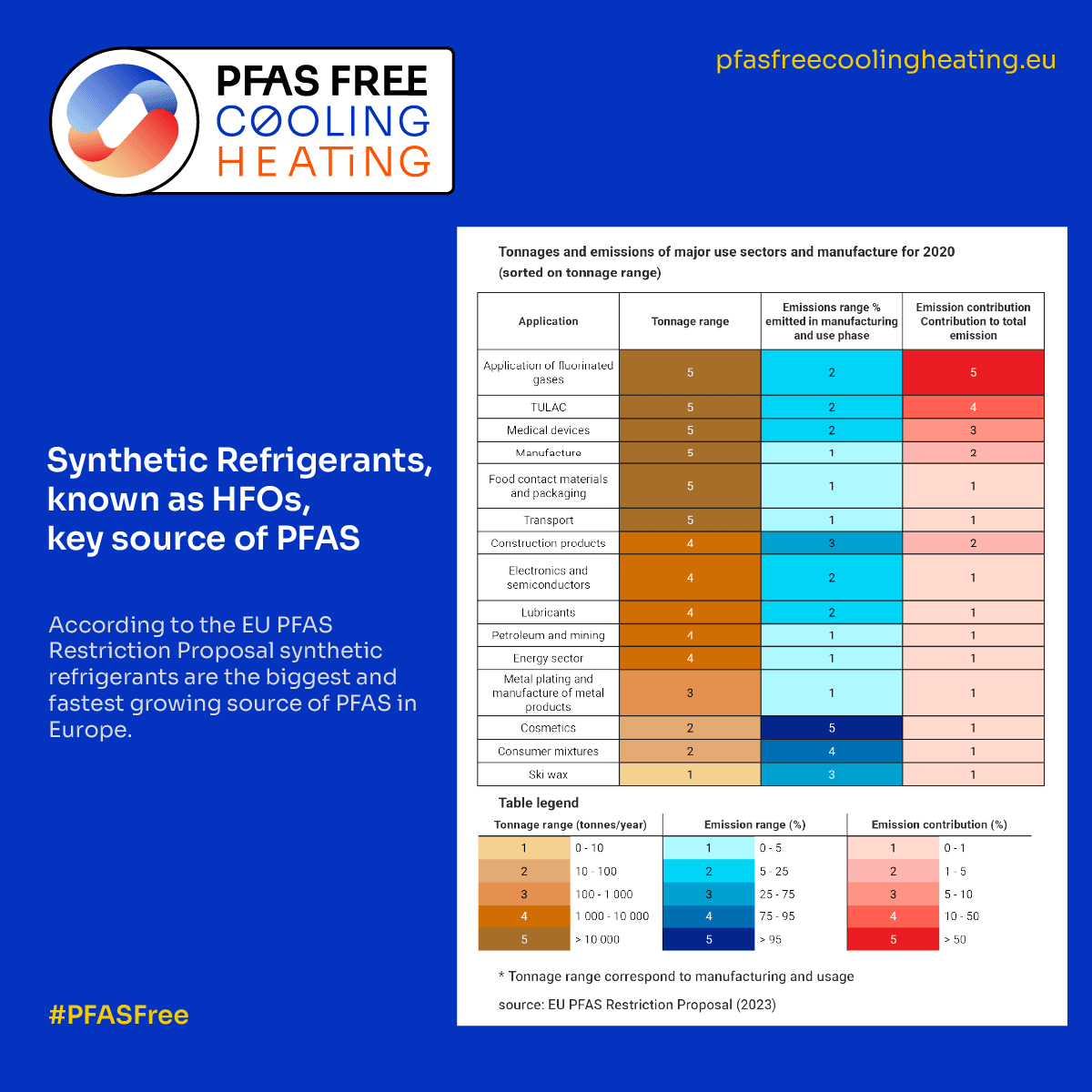

Таблица от предложението на ЕС за ограничаване на PFAS: тонажи и емисии на основните сектори на употреба и производство за 2020 г., подредени по диапазон на тонажа. Приложението на флуорирани газове заема първо място в таблицата: диапазон на тонажа 5 (над 10 000 тона годишно), диапазон на емисиите 2 (5 до 25 процента емисии при производството и употребата) и принос към емисиите 5 (над 50 процента от общите емисии) – единственият сектор с най-висока оценка за приноса. Следват го TULAC (текстил, тапицерия, кожа, облекло и килими), медицински изделия, производство, материали и опаковки, влизащи в контакт с храни, транспорт, строителни продукти, електроника и полупроводници, смазочни материали, нефтена и минна промишленост, енергийният сектор, метализация, козметика, потребителски смеси и ски восък. Допълнителен текст: Синтетичните хладилни агенти, известни като HFOs, са основен източник на PFAS.
Синтетичните хладилни агенти, известни като HFOs, са основен източник на PFASФлуорирани газове: над 10 000 тона годишно, което представлява повече от половината от общите емисии.Източник: EU PFAS Restriction Proposal (2023).
Изтегли PNG: Синтетичните хладилни агенти, известни като HFOs, са основен източник на PFAS

07

Промяната е възможна

Вече се предлагат решения без PFAS, които се оказват ефективни. Естествените хладилни агенти, като CO₂, амоняк и въглеводороди, елиминират PFAS и спомагат за намаляване на емисиите на парникови газове.

Това вече е правено: през 90-те години на миналия век германските производители преминаха от R12 през R134a към въглеводорода R600a в рамките на няколко години.

Разгледайте решенията

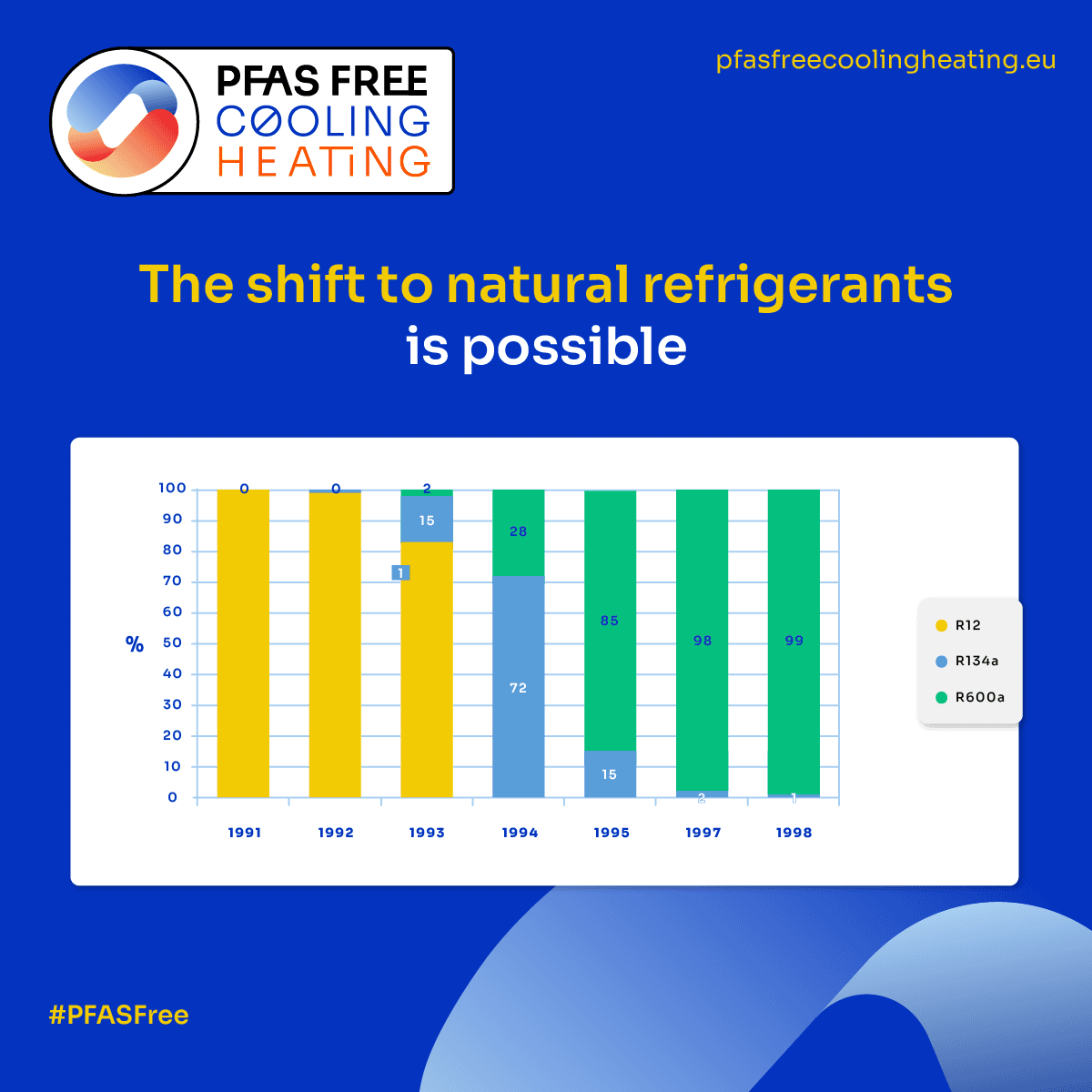

Насложена стълбовидна диаграма на състава на хладилните агенти в проценти, 1991–1998 г. (липсва стълб за 1996 г.). 1991 и 1992 г.: само R12. 1993 г.: предимно R12, с 15 процента R134a и 2 процента R600a. 1994 г.: 72 процента R134a и 28 процента R600a. 1995 г.: 85 процента R600a и 15 процента R134a. 1997 г.: 98 процента R600a. 1998 г.: 99 процента R600a.
Преходът към естествени хладилни агенти е възможенОт изцяло R12 през 1991 г. до 99 % R600a през 1998 г.Източник: предстои потвърждение
Изтегли PNG: Преходът към естествени хладилни агенти е възможен
